Schnittstellen der Brandmelderzentrale Integral EvoxX

Der Schlüssel zu mehr Flexibilität

Mit der Zunahme elektronischer Sicherheitssysteme steigt die Anforderung an deren Vernetzung. Die universellen Schnittstellen der Brandmelderzentrale Integral EvoxX stellen sicher, dass die Systeme die gleiche Sprache sprechen und so eine wirtschaftliche Gebäudeautomation realisiert werden kann.

  • Maximierung von Wirtschaftlichkeit, Flexibilität, Transparenz und Energieeffizienz in der Gebäudeautomation
  • Brandmelderzentrale Integral EvoxX wird zur universellen Sicherheitszentrale
  • Modular und flexibel: Das Aufschalten auf verschiedenste Subsysteme wird möglich
  • Synergieeffekte durch Vernetzung mit Sicherheitssystemen



Mit den Brandmelderzentralen Integral EvoxX von Hekatron lassen sich die gängigsten Schnittstellen bedienen.

Grundvoraussetzung dabei immer: Die Baugruppenelemente USI 4 bzw. NET von Hekatron. Mit dieser Steckkarte ausgerüstet wird die intelligente Kommunikation zwischen sämtlichen eingesetzten Sicherheitssystemen möglich: Die Subsysteme lassen sich aufschalten und miteinander vernetzen. Die Integral EvoxX wird zur universellen Sicherheitszentrale.

So profitieren Sie von Synergieeffekten und erzielen eine wesentliche Verbesserung der Gebäudeautomation in puncto Wirtschaftlichkeit, Flexibilität, Transparenz und Energieeffizienz.

Vielfältige Ansteuerungsmöglichkeiten

  • Brandmelderzentrale Integral EvoxX
  • Beschattung
  • Beleuchtung
  • Heizung
  • Klimatisierung
  • Lüftung
  • Universelles Managementsystem
  • Fremdsysteme z. B. Dynamische Fluchtweglenkung
  • Lichtruf, Pager, Telefonanlage
  • Vernetzung von BMA nach VdS 2878

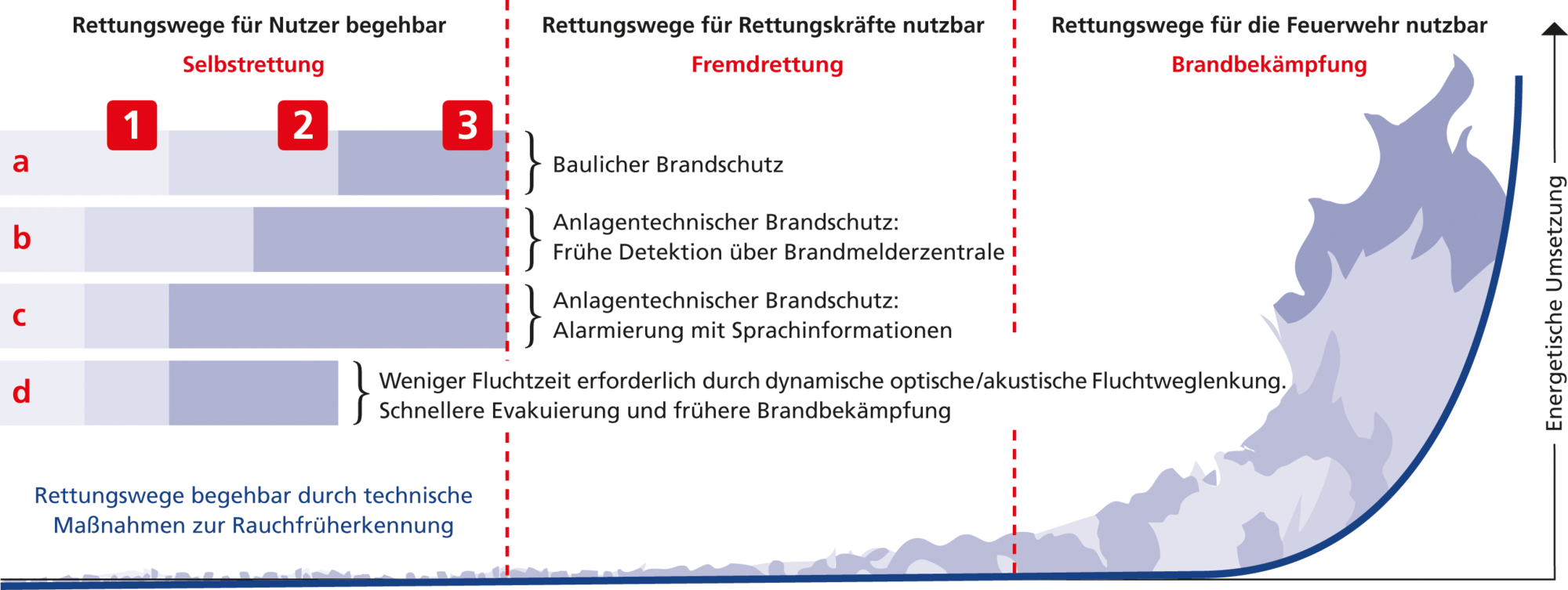

Zeitgewinn durch Anlagentechnik

  1. Branderkennung
  2. Alarmierung
  3. Fluchtzeit

Anwendungen

Die Schnittstellen der Integral EvoxX von Hekatron erlauben eine flexible Integration

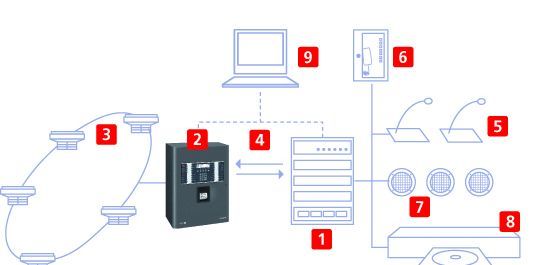

Brandmeldegesteuerte Sprachalarmierung – zielgerichtete Evakuierung

  1. Sprachalarmzentrale mit 19"-Komponenten
  2. Brandmelderzentrale Integral EvoxX
  3. Ringleitung mit aufgeschalteten Meldern
  4. Intelligente Schnittstelle
  5. Einsprechstellen
  6. Feuerwehrsprechstelle
  7. Lautsprecher
  8. CD-Player
  9. Universelles Managementsystem
  • Vereinigung von Brandmeldung und Sprachalarmierung
  • Effektive und schnelle Selbstrettung durch situationsgerechte Sprachdurchsagen
  • Zielgerichtete Evakuierung innerhalb kürzester Zeit, ohne Panik zu erzeugen
  • Entspricht den Produktnormen DIN EN 54-16, DIN EN 54-24 und Anwendungsnormen DIN VDE 0833-4, DIN 14675
  • Nutzung der Sprachalarmzentrale für Musikbeschallung oder für Informations- und Werbezwecke

Mögliche Anwendungsbereiche

  • Einkaufzentren
  • Museen
  • Hotels

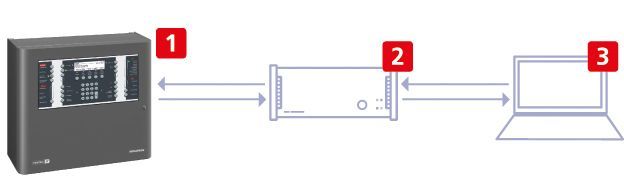

OPC/BACnet – Einbindung in bestehende Gebäudemanagementsysteme

  1. Brandmelderzentrale Integral EvoxX
  2. OPC/BACnet Client
  3. Universelles Managementsystem
  • ZVEI-Standardschnittstelle
  • Einbinden der Brandmelderzentrale in bereits bestehende Gebäudemanagementsysteme
  • Stellt die im Brandfall relevanten Informationen über das für Leitstellen und Wachpersonal gewohnte System zur Verfügung
  • OPC (OLE for Process Control): Ansteuerung von Sicherheitstechniken
  • BACnet (Building Automation and Control Networks): Netzwerkprotokoll für die Gebäudeautomation

Mögliche Anwendungsbereiche

  • Industrie
  • Krankenhäuser

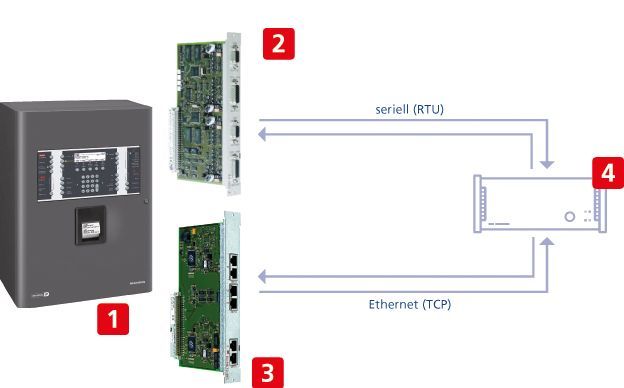

Modbus – dynamische Fluchtweglenkung

  1. Brandmelderzentrale Integral EvoxX
  2. USI-Baugruppe
  3. NET/LAN-Baugruppe
  4. Fremdsysteme z. B. dynamische Fluchtweglenkung
  • Serielle oder Ethernet-Datenschnittstelle zur Ansteuerung von Fremdsystemen wie z. B. einer dynamischen Fluchtweglenkung oder eines universellen Managementsystems
  • Geringe Fluchtzeiten (siehe Grafik Seite 3 Nummer d) auch für Besucher/Ortsfremde
  • Direkte Verbindung zwischen Brandmelderzentrale und Fremdsystem mit permanenter Leitungsüberwachung
  • Zwei Betriebsarten (Modbus RTU und Modbus TCP) werden unterstützt

Mögliche Anwendungsbereiche

  • Komplexe Orte, die vorwiegend von Ortsfremden frequentiert werden
  • Einkaufszentren
  • Theater
  • Hotels
  • Flughäfen

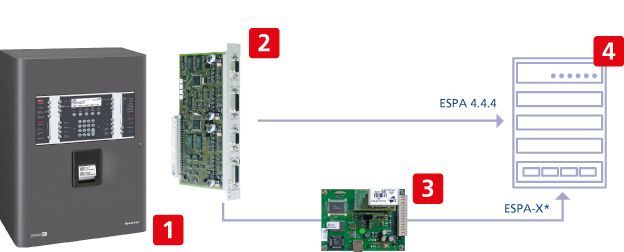

ESPA – Übertragung von Informationen auf andere Systeme

  1. Brandmelderzentrale Integral EvoxX
  2. USI-Baugruppe
  3. Protokollkonverter
  4. Personenruf-Funkanlagen

* in Vorbereitung

  • Datenschnittstelle zur Ansteuerung von Personenruf‐Funkanlagen, Schwesternruf
  • Stille Alarmierung des Personals
  • Gezielte Information an Displays der DECT-Telefone
  • Schnelle und einfache Übertragung von Informationen über den Zustand der BMA auf andere Systeme
  • Direkte Verbindung zwischen Brandmelderzentrale und Fremdsystem mit permanenter Leitungsüberwachung
  • Sichere Übertragung aller Ereignisse wie z. B. Zustände „Alarm“, „Störung“ oder „Abschaltung“ (Ereignis kommend / Ereignis kommend/gehend)
  • ESPA-4.4.4‐Schnittstelle direkt ab B3‐USI4 bzw. B4‐USI
  • ESPA-X*-Schnittstelle über zusätzlichen Protokollkonverter an B3‐USI4 bzw. B4‐USI

Mögliche Anwendungsbereiche

  • Krankenhäuser
  • Pflege- und Seniorenheime

Brandmeldegesteuerte Sprachalarmierung – zielgerichtete Evakuierung

  1. Sprachalarmzentrale mit 19"-Komponenten
  2. Brandmelderzentrale Integral EvoxX
  3. Ringleitung mit aufgeschalteten Meldern
  4. Intelligente Schnittstelle
  5. Einsprechstellen
  6. Feuerwehrsprechstelle
  7. Lautsprecher
  8. CD-Player
  9. Universelles Managementsystem
  • Vereinigung von Brandmeldung und Sprachalarmierung
  • Effektive und schnelle Selbstrettung durch situationsgerechte Sprachdurchsagen
  • Zielgerichtete Evakuierung innerhalb kürzester Zeit, ohne Panik zu erzeugen
  • Entspricht den Produktnormen DIN EN 54-16, DIN EN 54-24 und Anwendungsnormen DIN VDE 0833-4, DIN 14675
  • Nutzung der Sprachalarmzentrale für Musikbeschallung oder für Informations- und Werbezwecke

Mögliche Anwendungsbereiche

  • Einkaufzentren
  • Museen
  • Hotels

OPC/BACnet – Einbindung in bestehende Gebäudemanagementsysteme

  1. Brandmelderzentrale Integral EvoxX
  2. OPC/BACnet Client
  3. Universelles Managementsystem
  • ZVEI-Standardschnittstelle
  • Einbinden der Brandmelderzentrale in bereits bestehende Gebäudemanagementsysteme
  • Stellt die im Brandfall relevanten Informationen über das für Leitstellen und Wachpersonal gewohnte System zur Verfügung
  • OPC (OLE for Process Control): Ansteuerung von Sicherheitstechniken
  • BACnet (Building Automation and Control Networks): Netzwerkprotokoll für die Gebäudeautomation

Mögliche Anwendungsbereiche

  • Industrie
  • Krankenhäuser

Modbus – dynamische Fluchtweglenkung

  1. Brandmelderzentrale Integral EvoxX
  2. USI-Baugruppe
  3. NET/LAN-Baugruppe
  4. Fremdsysteme z. B. dynamische Fluchtweglenkung
  • Serielle oder Ethernet-Datenschnittstelle zur Ansteuerung von Fremdsystemen wie z. B. einer dynamischen Fluchtweglenkung oder eines universellen Managementsystems
  • Geringe Fluchtzeiten (siehe Grafik Seite 3 Nummer d) auch für Besucher/Ortsfremde
  • Direkte Verbindung zwischen Brandmelderzentrale und Fremdsystem mit permanenter Leitungsüberwachung
  • Zwei Betriebsarten (Modbus RTU und Modbus TCP) werden unterstützt

Mögliche Anwendungsbereiche

  • Komplexe Orte, die vorwiegend von Ortsfremden frequentiert werden
  • Einkaufszentren
  • Theater
  • Hotels
  • Flughäfen

ESPA – Übertragung von Informationen auf andere Systeme

  1. Brandmelderzentrale Integral EvoxX
  2. USI-Baugruppe
  3. Protokollkonverter
  4. Personenruf-Funkanlagen

* in Vorbereitung

  • Datenschnittstelle zur Ansteuerung von Personenruf‐Funkanlagen, Schwesternruf
  • Stille Alarmierung des Personals
  • Gezielte Information an Displays der DECT-Telefone
  • Schnelle und einfache Übertragung von Informationen über den Zustand der BMA auf andere Systeme
  • Direkte Verbindung zwischen Brandmelderzentrale und Fremdsystem mit permanenter Leitungsüberwachung
  • Sichere Übertragung aller Ereignisse wie z. B. Zustände „Alarm“, „Störung“ oder „Abschaltung“ (Ereignis kommend / Ereignis kommend/gehend)
  • ESPA-4.4.4‐Schnittstelle direkt ab B3‐USI4 bzw. B4‐USI
  • ESPA-X*-Schnittstelle über zusätzlichen Protokollkonverter an B3‐USI4 bzw. B4‐USI

Mögliche Anwendungsbereiche

  • Krankenhäuser
  • Pflege- und Seniorenheime
